제품소개
Energy Solutions for Human

특징 Feature

  • 국내외 다양한 비상발전기 동기절환
  • 기존 독립형 발전기 시스템에 적용
  • Soft Load Transfer 동작
  • 무아크 절체로 운전신뢰성 및 수명연장
  • 자체개발 제품으로 다양한 Customizing 가능
  • 한전-비상발전기간 병렬운전 및 부하 분담율 제어 기능
  • 발전기 Soft Start 기능 (기존 Inverter 기능 대체가능)

GCTTS의 다양한 운전 모드

  • 자동ㆍ수동 비상 발전기 모드
  • 발전기 자동ㆍ수동 점검 모드
  • 예비정전 UPS모드
  • 한전인입 유지보수 모드
  • 수요반응형(DR)발전기 모드
  • Peak Cut 모드
  • 역율 보상기 발전기 모드

납품실적

  • 한국수자원공사
    • 정수장 : 고압 3개소, 저압 10개소
    • 가압장 : 고압 2개소, 저압 6개소
    • 취수장 : 고압 3개소, 저압 4개소
  • 전남지역 양식장 5개소

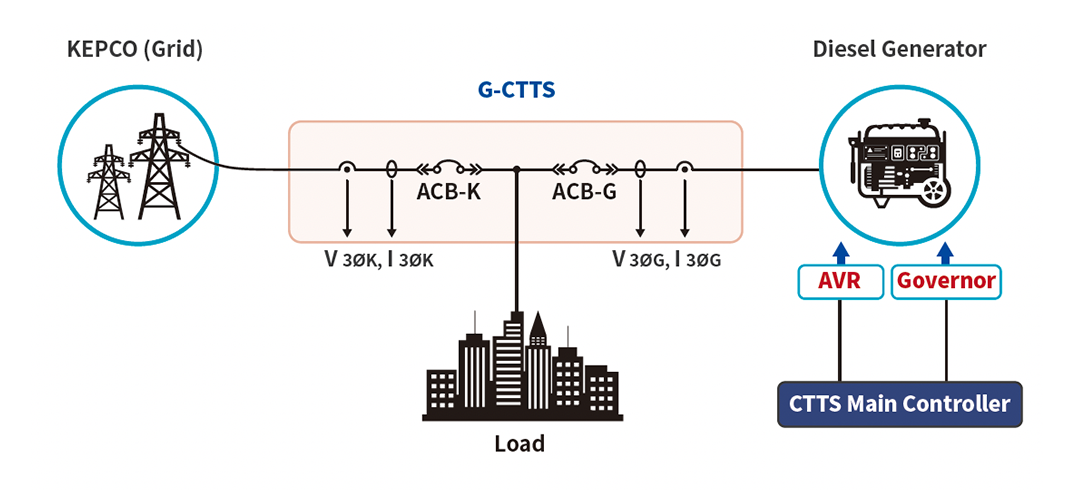

블록도

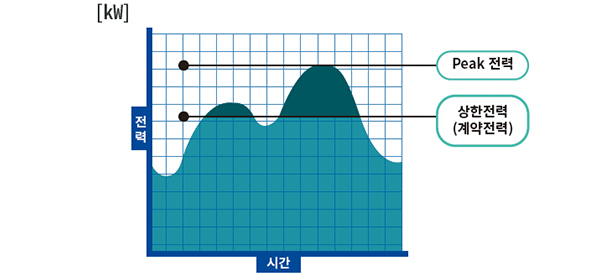

Peak Cut Mode

  • 최대 수요전력이 계약전력을 초과하여 일정 시간을사용하는 경우 전력 사용자는 초과 횟수에 따라Penalty를 부과 받게 됨
  • Peak Cut Mode로 계약전력을 초과한 전력량에대해 비상 발전기가 분담하도록 하는 기능

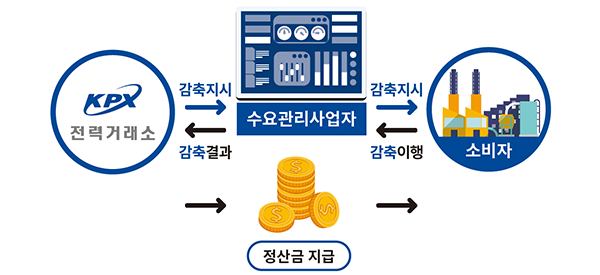

Demand Response (DR) Mode

  • 전기사용자가 전력시장 가격이 높을 때 또는 전력계통의 예비율이 낮은 시점에 계통전기 사용을 줄여금전적으로 보상받는 제도
  • 수요반응사업 참여고객은 비상대응 의무감축과자발적 수요감축을 통하여 전력수요반응 거래시장에참여 가능

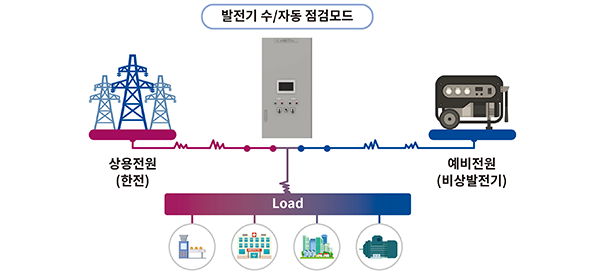

비상발전기 자동점검 Mode

  • 계통연계형 CTTS에서 설정된 프로그램에 의해 비상발전기를 자동으로 점검하는 Mode
  • 1. 자동 비상발전기 기동
    2. 발전기 무부하 운전점검
    3. 발전기 부하점검 (설정에 따라 변경될 수 있음)
    - 25% - 50% - 75% - 100% - 110% 단계별 시험
    - 100% 부하로 60분 이상 부하 운전등

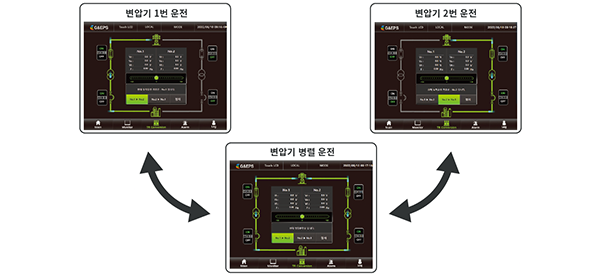

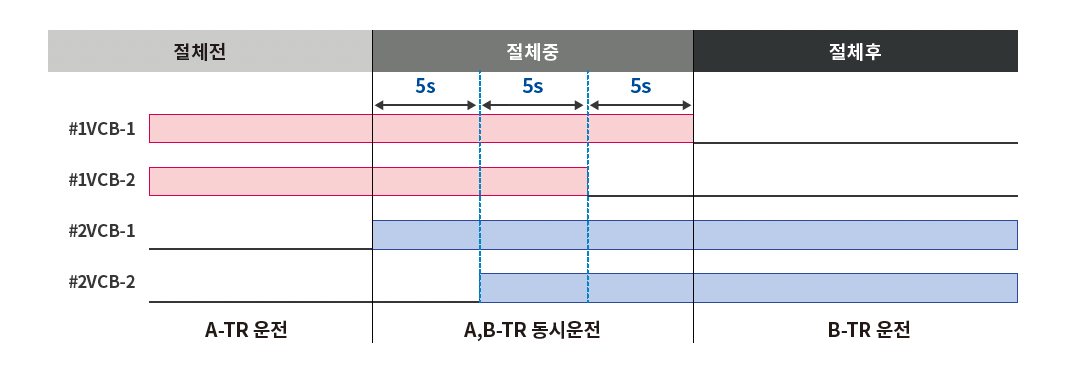

상위 변압기 무정전 절환 시스템 ‒ 변압기 병렬운전 (Option)

  • 기존 수동식 순차 절체가 아닌 Touch LCD를 통한 무정전자동 변압기 절환 기능
  • 전압차, 위상, 주파수를 모니터링 하여 동기화 운전으로 안정적인 병렬운전 기능
  • 병렬운전을 통한 무정전 절환이 가능하여 끊김없는 전력 공급이 가능
  • 원격 자동 절환이 가능하여 안전관리자의 편의성 극대화

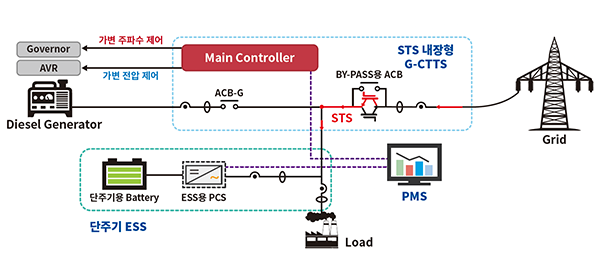

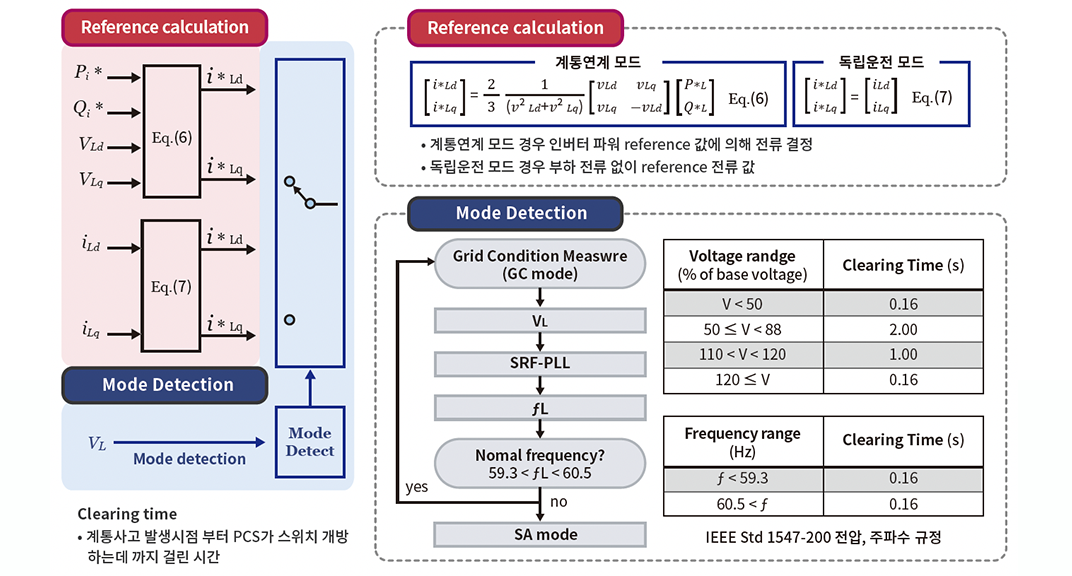

ESS 무정전 절체 시스템 (Option)

  • STS 내장형 G-CTTS와 단주기 ESS로 구성된 Hybrid 무정전 시스템
  • 디젤발전기의 주파수 및 전압 가변 제어 (VVVF) 가능
  • 계통 또는 PCS와 병렬 운전 및 전력제어가 가능한 CTTS
  • 정전발생시 최소 4ms 이내에 계통 차단이 가능한 고속 전자식 차단기 내장
